Sistem anchor merupakan komponen krusial dalam konstruksi modern yang berfungsi untuk mentransfer beban dari elemen struktur ke beton secara aman dan andal. Di Indonesia, perencanaan dan kualifikasi anchor pasca-pemasangan (post-installed anchors) diatur dalam SNI 2847 yang mengadopsi ketentuan dari American Concrete Institute (ACI). Untuk memenuhi persyaratan tersebut, anchor harus diuji sesuai dengan ACI 355.2 (untuk anchor mekanis) dan ACI 355.4 (untuk anchor adhesif). Pemahaman terhadap standar ini membantu para engineer dalam memilih jenis anchor yang tepat dengan kinerja yang terverifikasi dan perilaku yang dapat diprediksi di bawah kondisi pembebanan nyata.



Mengapa Anchor yang Telah Diuji Sangat Penting
Anchor yang dipasang pada beton akan mengalami beban tarik, geser, kombinasi beban, serta pengaruh lingkungan. Tanpa pengujian kualifikasi yang tepat, kinerja anchor menjadi tidak pasti dan berpotensi menyebabkan kegagalan struktur atau pemasangan yang tidak aman. Anchor yang telah diuji menghilangkan ketidakpastian tersebut.

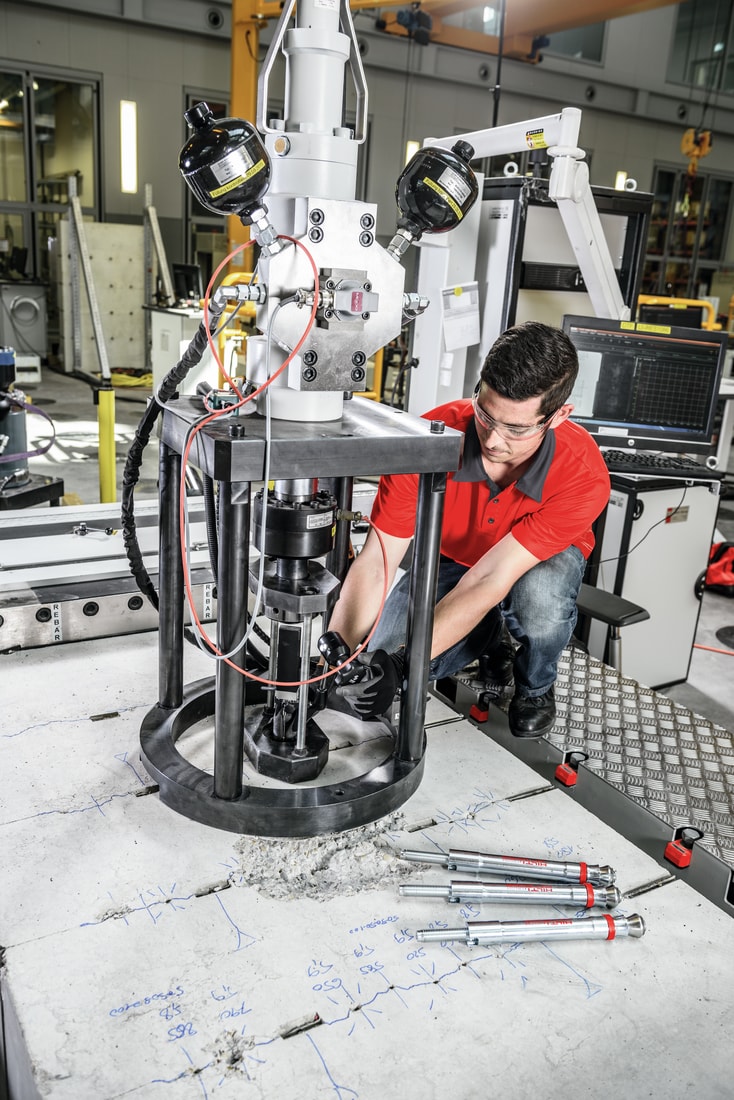

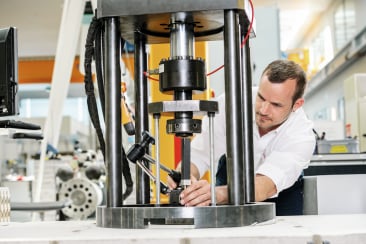

Prosedur pengujian yang ketat sebagaimana ditetapkan dalam ACI 355.2 dan ACI 355.4 memverifikasi kapasitas anchor dalam kondisi laboratorium yang terkontrol, termasuk pada beton retak dan tidak retak, pembebanan siklik, pengaruh jarak tepi dan spasi, serta perilaku jangka panjang.

Penggunaan anchor yang tidak memiliki kualifikasi ini berisiko tidak memenuhi SNI 2847, menurunkan faktor keamanan, serta menimbulkan potensi tanggung jawab administratif saat audit atau peninjauan struktural.



ACI 355.2: Kualifikasi Anchor Mekanis
ACI 355.2 menjabarkan program pengujian komprehensif untuk anchor mekanis seperti wedge anchor, sleeve anchor, undercut anchor, dan screw anchor. Standar ini mengevaluasi:

• Kapasitas tarik dan geser pada beton retak dan tidak retak.

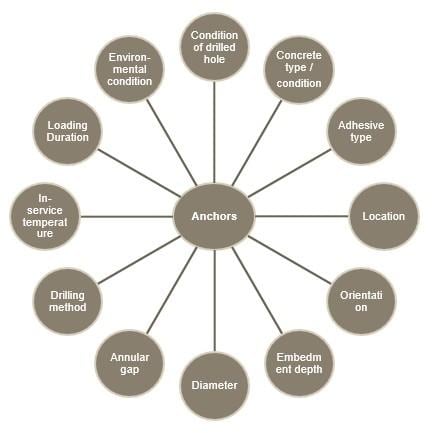

• Sensitivitas terhadap kondisi pemasangan
• Kinerja di bawah pembebanan siklik (seismik)
• Perilaku deformasi (displacement)
• Daya tahan dan keandalan jangka Panjang

Anchor mekanis yang lulus ACI 355.2 terbukti memiliki kinerja yang konsisten bahkan ketika beton mengalami retak—suatu kondisi yang lazim terjadi pada struktur nyata. Hal ini selaras dengan filosofi perencanaan dalam SNI 2847, yang mengasumsikan bahwa beton dapat mengalami retak pada beban layan.



ACI 355.4: Kualifikasi Anchor Adhesif
Sistem anchor adhesif memerlukan pengujian tambahan karena kinerjanya tidak hanya bergantung pada baja dan beton, tetapi juga pada ikatan (bond) di antara keduanya. ACI 355.4 menetapkan persyaratan pengujian untuk anchor kimia dengan fokus pada:

• Perilaku jangka pendek dan di bawah beban berkelanjutan
• Ketahanan terhadap creep, khususnya pada temperatur tinggi
• Sensitivitas terhadap kondisi pemasangan dan waktu curing
• Kinerja pada beton retak.
• Kategori kinerja seismic

Salah satu elemen utama ACI 355.4 adalah pengujian creep jangka panjang, yang memastikan bahwa sistem adhesif mampu menahan beban sepanjang umur layan struktur. Hal ini sangat penting untuk aplikasi seperti dowel tulangan, perkuatan struktur (retrofit), atau pemasangan peralatan berat.



Kepatuhan terhadap SNI 2847

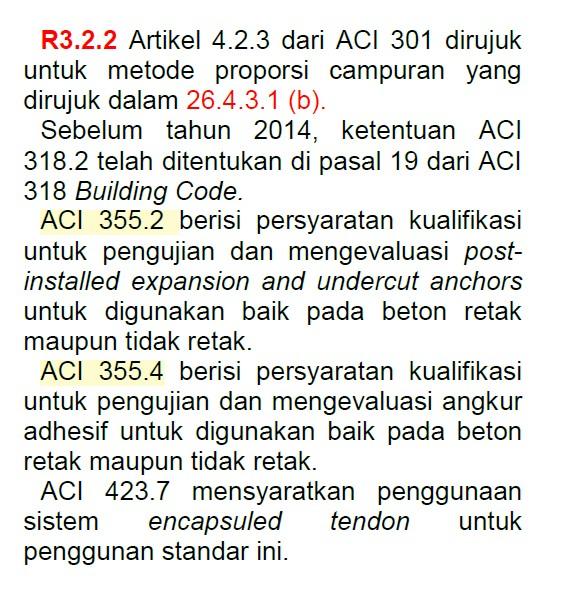

SNI 2847 secara langsung mengacu pada ketentuan anchor dalam ACI 318, yang mewajibkan anchor untuk dikualifikasi sesuai ACI 355.2 atau ACI 355.4 tergantung pada jenis anchor. Oleh karena itu:

• Anchor mekanis harus memenuhi ACI 355.2
• Anchor adhesif harus memenuhi ACI 355.4

Penggunaan produk yang memenuhi standar ini memastikan kepatuhan terhadap regulasi nasional, meningkatkan keselamatan struktur, serta mempermudah proses persetujuan dalam tahap review desain maupun audit proyek.


Solusi HILTI untuk Desain Anchor yang Terkualifikasi dan Patuh Standar
Hilti menyediakan portofolio lengkap anchor yang memenuhi persyaratan kualifikasi ACI 355.2 dan ACI 355.4, yang telah diuji dan disertifikasi secara independen oleh lembaga pihak ketiga seperti ICC-ES dan IAPMO. Hal ini menjamin data kinerja yang transparan dan dapat diverifikasi, baik untuk sistem anchor mekanis maupun adhesif.

Melalui Hilti PROFIS Engineering, para engineer dapat langsung memilih metode desain SNI 2847, sehingga memungkinkan perhitungan yang akurat, value engineering yang optimal, serta ketenangan dalam proses perencanaan. Dengan pemeriksaan kepatuhan kode yang terintegrasi dan kemampuan pemodelan lanjutan, PROFIS Engineering mendukung desain anchoring yang lebih aman, lebih efisien, dan terdokumentasi secara lengkap.
