Semua yang Perlu Anda Ketahui Mengenai On Site Testing Angkur dan Rebar.

Pengujian angkur di lapangan (on‑site testing) merupakan bagian penting dalam inspeksi angkur dan tulangan pasca‑cor. Pengujian ini dilakukan ketika diperlukan jaminan tambahan atas kualitas instalasi, atau ketika data kapasitas untuk desain tidak tersedia pada base material yang mirip tetapi tidak identik dengan yang tercantum dalam dokumen approval. Namun, interpretasi hasil uji harus dilakukan dengan benar, karena kesalahan dapat membahayakan kestabilan struktur, mengancam keselamatan, dan menimbulkan konsekuensi ekonomi yang signifikan.

Agar para engineer mendapatkan manfaat yang tepat, engineer perlu memahami tujuan dan keterbatasan dari pengujian tersebut. Artikel berikut menjelaskan kapan pengujian lapangan diperlukan, apa yang bisa (dan tidak bisa) disimpulkan darinya, serta bagaimana Hilti membantu engineer membuat keputusan yang lebih tepat.

Kapan Pengujian Angkur di Lapangan Diperlukan?

Sistem angkur dan tulangan pasca‑cor (post‑installed rebar) Hilti yang telah memiliki approval resmi dari pihak ketiga, dipasang sesuai instruksi dari manufaktur, serta digunakan pada base material yang sesuai dengan cakupan approval, tidak memerlukan pengujian di lapangan untuk memverifikasi performanya. Approval tersebut sudah mencakup rangkaian pengujian yang ketat sehingga performa produk dapat dipastikan selama pemasangan dilakukan dengan benar. Namun dalam praktik di lapangan, ada kondisi tertentu di mana on-site testing tetap diperlukan sebagai bagian dari verifikasi desain atau kontrol kualitas. Secara umum, terdapat beberapa situasi di mana pengujian lapangan sebaiknya dilakukan:

• Menentukan Kapasitas Desain pada Base Material yang Mirip Tetapi Tidak Identik.

• Tidak jarang ditemui bahwa kondisi material di lapangan sedikit berbeda dari yang tercantum dalam dokumen seperti bata non‑standar, beton dengan mutu tidak diketahui, atau variasi karakter material.

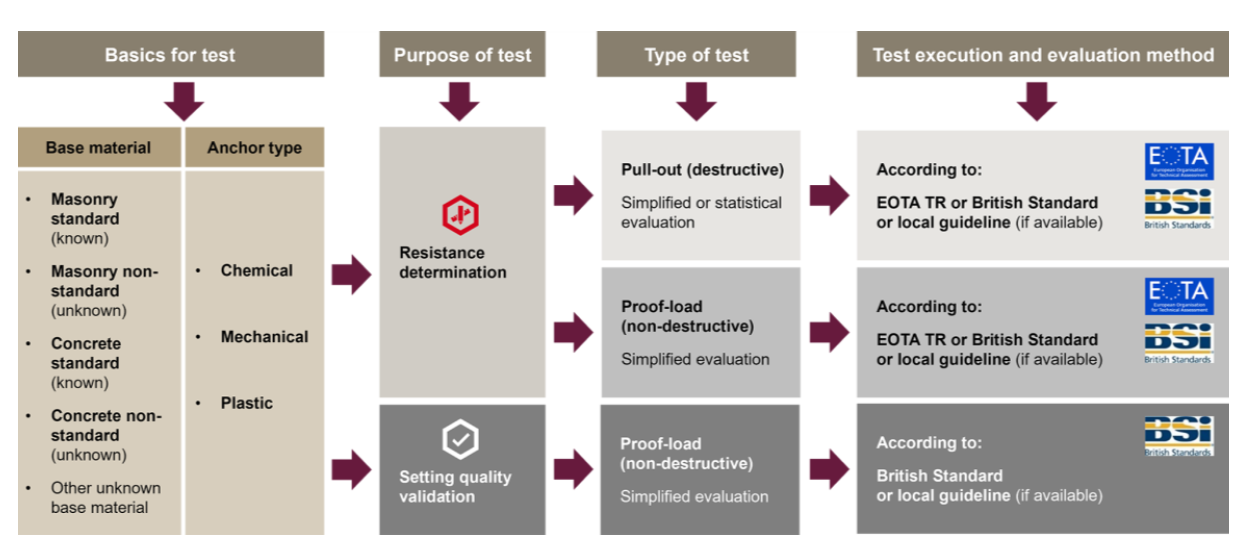

Untuk kasus seperti ini, pengujian lapangan dapat dilakukan dengan dua pendekatan:

• Non-destructive proof load – memberikan beban tertentu tanpa menyebabkan kerusakan, untuk memperkirakan daya dukung.

• Destructive test (uji destruktif) – angkur ditarik hingga gagal untuk mengetahui kapasitas sebenarnya.

Pengujian ini membantu engineer mendapatkan nilai resistansi desain yang lebih akurat berdasarkan kondisi aktual. Dalam beberapa kasus, selain perbedaan base material, terdapat pula kondisi geometri yang tidak sesuai dengan informasi pada approval. Misalnya :jarak tepi lebih kecil, diameter angkur / rebar berbeda, variasi kedalaman tanam

Memvalidasi Kualitas Instalasi di Lapangan (Non-Destructive Testing).

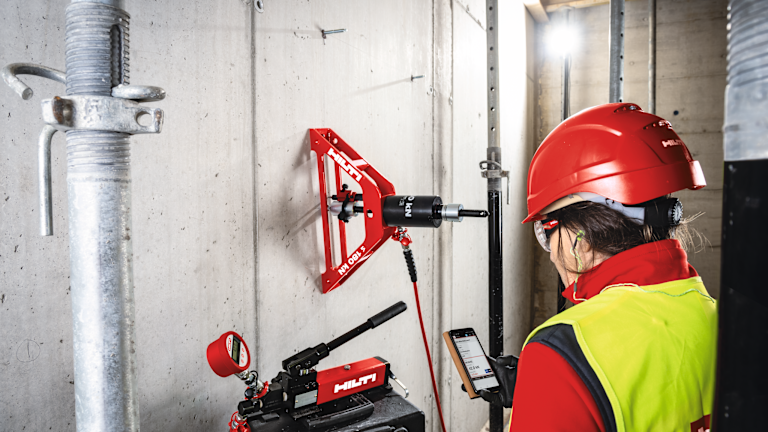

Pada proyek dengan jumlah angkur besar atau aplikasi kritis, engineer perlu memastikan bahwa setiap angkur dipasang dengan benar. Untuk itu, proof loading digunakan sebagai metode verifikasi tanpa merusak angkur. Proof loading dilakukan dengan memberikan beban tarik yang cukup tinggi untuk:

• Memastikan pemasangan benar,

• Memverifikasi tidak ada slip,

• Mengonfirmasi bahwa angkur memenuhi nilai resistansi minimum.

Namun yang perlu dicatat bahwa:

• Beban uji ditetapkan sebagai persentase dari kapasitas tarik yang telah diuji, bukan dari beban desain.

• Beban tidak boleh terlalu tinggi hingga menyebabkan deformasi, yield, atau slip permanen.

• Untuk angkur baja dengan yield strength rendah, beban uji direkomendasikan tidak boleh melebihi 80% dari tegangan leleh nominal.

Memahami Perbedaan Non‑Destructive vs. Destructive Loading.

Non-Destructive Proof Loading

Metode ini digunakan untuk memastikan kualitas instalasi atau memperkirakan nilai kapasitas desain tanpa menimbulkan kerusakan pada angkur terpasang maupun base material. Beberapa karakteristik penting dari metode ini adalah:

• Beban diberikan pada tingkat tertentu tetapi tidak sampai menimbulkan deformasi permanen, slip, ataupun kegagalan material.

• Untuk memastikan bahwa angkur telah dipasang sesuai prosedur: pembersihan lubang, injeksi material, hingga proses setting.

• Untuk verifikasi nilai kapasitas pada material yang mirip tetapi tidak identik dengan approval, pengujian inidapat memberikan gambaran yang cukup aman tanpa merusak struktur.

• Beban ditahan cukup lama untuk memastikan tidak ada pergerakan angkur.

Berdasarkan kondisi ini, kita pahami bahwa beban yang digunakan sebagai acuan adalah persentase dari kapasitas angkur, bukan nilai beban desain untuk menghindari risiko mendekati tingkat yield atau slip permanen. Untuk angkur baja dengan yield rendah, beban tidak melebihi 80% dari nominal yield stress.

Destructive Loading

Berbeda dengan metode sebelumnya, destructive loading dilakukan untuk mengetahui kapasitas maksimum yang dapat ditahan oleh angkur, bahkan hingga mencapai titik kegagalan. Metode ini hanya digunakan pada kondisi tertentu di mana kerusakan yang terjadi dianggap dapat diterima. Kegagalan bisa berupa yielding pada batang angkur, slip berlebih, atau pecahnya base material (beton atau bata). Pengujian jenis ini dapat digunakan ketika diperlukan data kapasitas ultimate, misalnya:

• saat base material tidak diketahui properties nya (contoh batuan).

• material tidak termasuk dalam cakupan data pengujian dalam dokumen approval,

• engineer membutuhkan data kapasitas ekstrem untuk verifikasi desain.

Karena sifat uji yang merusak, lokasi uji harus dipertimbangkan dan tidak dilakukan pada elemen yang memiliki peran struktural penting.

Berapa Jumlah Angkur yang Harus Diuji?

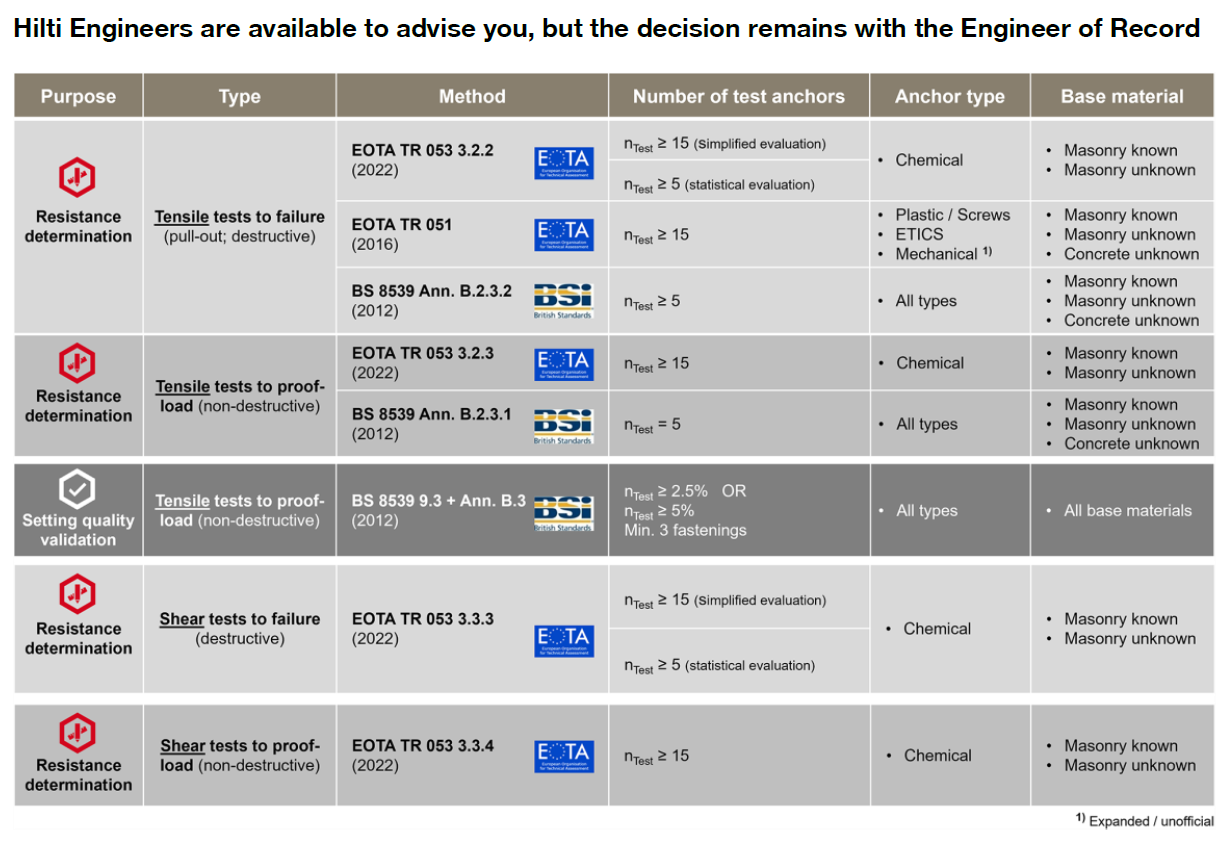

Tidak ada aturan universal mengenai persentase angkur atau tulangan pasca‐cor yang harus diuji, dan tidak ada dasar statistik yang menetapkan persentase yang biasanya digunakan. Karena itu, Hilti meninjau berbagai standar nasional dan standar Eropa untuk memberikan usulan jumlah pengujian yang sebaiknya dilakukan. Nilai-nilai yang ditampilkan pada tabel di bawah ini hanya sebagai referensi, karena kebutuhan pengujian proof load dapat berbeda secara signifikan dari satu kasus ke kasus lainnya.

Secara umum, jumlah angkur yang perlu dilakukan proof load ditentukan oleh aspek keselamatan struktur, pertimbangan praktis, serta alasan dilakukannya pengujian. Misalnya, pada proyek besar biasanya diperlukan proof load sekitar 2,5% hingga 10% dari jumlah angkur yang terpasang untuk jenis dan ukuran tertentu. Tetapi jika hanya ada empat angkur besar pada satu baseplate yang perlu verifikasi, maka sangat wajar jika keempat angkur tersebut harus diuji, terutama bila konsekuensi kegagalannya sangat signifikan. Untuk aplikasi yang sangat redundan atau kurang kritis—seperti pemasangan rebar dowel untuk aplikasi shotcrete atau dowel pada slab‐on‐grade—proof loading terhadap 5% sampel acak dari jumlah angkur biasanya sudah mencukupi. Pada akhirnya, engineer di lapangan yang harus menentukan berapa tingkat sampling yang tepat.
