Efektivitas Value Engineering – Peningkatan & Penyempurnaan Perhitungan Konektor pada PROFIS MSE

Dalam lingkungan konstruksi saat ini, insinyur struktur semakin dituntut untuk menghadirkan solusi yang ekonomis sekaligus berkinerja tinggi. Value engineering mendukung upaya ini dengan memungkinkan pengambilan keputusan yang tepat terkait material, komponen, dan strategi desain, selalu dalam kerangka persyaratan keselamatan dan kode yang berlaku.

Melalui penyempurnaan terbaru pada PROFIS MSE, Hilti menyediakan dasar yang lebih baik untuk pengambilan keputusan rekayasa yang transparan dan didukung dengan baik. Dua area utama yang ditingkatkan meliputi:

• representasi yang lebih rinci terhadap kekakuan pegas konektor (connector spring stiffness), dan • formula interaksi yang dioptimalkan untuk aplikasi tertentu.

Penyempurnaan ini berkontribusi pada pemodelan perilaku sistem yang lebih representatif serta dapat mendukung pendekatan desain yang lebih efisien dalam penggunaan material, tanpa menyimpang dari standar desain yang diakui.

Secara historis, konektor dalam analisis struktur disederhanakan sebagai sambungan “sendi” (hinged) atau “jepit” (fixed). Meskipun efisien dari sisi komputasi, pendekatan biner ini hanya mampu merepresentasikan perilaku aktual konektor dalam tingkat yang terbatas dan, tergantung pada struktur yang dianalisis, dapat menghasilkan distribusi beban yang konservatif atau berpotensi kurang realistis.

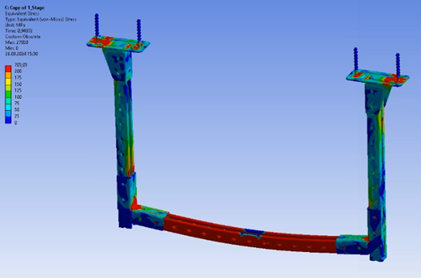

Melalui pengembangan terbaru pada PROFIS MSE, konektor kini dapat dimodelkan menggunakan nilai kekakuan pegas (spring stiffness). Penyempurnaan ini memungkinkan representasi yang lebih mendekati kondisi aktual terhadap perilaku deformasi dan rotasi, berdasarkan data pengujian yang tersedia serta asumsi rekayasa yang digunakan. Pemodelan yang lebih rinci ini sangat relevan untuk lengan kantilever (cantilever arms) dan sambungan rangka (frame connections), di mana kekakuan sistem dan transfer beban sangat dipengaruhi oleh fleksibilitas konektor.Pendekatan kekakuan pegas ini mendukung:

• representasi kekakuan sistem yang lebih representatif dalam batasan asumsi pemodelan yang ditetapkan, • distribusi beban yang lebih baik pada sambungan rangka dengan tingkat pembebanan tinggi, • potensi pengambilan keputusan desain yang lebih efisien dalam penggunaan material, sesuai dengan standar yang berlaku dan kondisi proyek.

Kemampuan pemodelan ini meningkatkan pemahaman rekayasa (engineering insight) sekaligus tetap mempertahankan tanggung jawab engineer of record terhadap desain yang dihasilkan.

Sebelumnya, interaksi antara lentur (bending) dan geser (shear) di dalam PROFIS MSE dievaluasi menggunakan aturan interaksi linear yang konservatif. Meskipun aman, aturan tersebut mungkin tidak sepenuhnya merepresentasikan kapasitas dukung aktual dari braket atau profil tertentu.

Sesuai dengan EN 1993-1-1, pengaruh gaya geser terhadap kapasitas lentur dapat diabaikan dalam kondisi tertentu, khususnya ketika gaya geser yang bekerja tidak melebihi proporsi tertentu dari tahanan geser plastis (plastic shear resistance).

PROFIS MSE kini mengadopsi pendekatan berbasis kode tersebut untuk aplikasi tertentu serta melengkapinya dengan data pengujian internal yang mendukung penggunaannya secara aman.

Untuk memastikan penerapan yang tepat, PROFIS MSE memperkenalkan langkah verifikasi tambahan. Gaya geser yang bekerja harus tetap berada di bawah setengah dari tahanan geser plastis penampang. Hanya setelah persyaratan tersebut terpenuhi, pendekatan interaksi yang disempurnakan dapat diterapkan.

Pembaruan ini memungkinkan:

• desain yang lebih efisien dan tetap memenuhi persyaratan kode dan standar yang berlaku (code-compliant), • pemanfaatan kapasitas yang tersedia secara lebih optimal, • keselarasan yang lebih baik dengan praktik rekayasa yang lazim digunakan.

Penyempurnaan terbaru pada PROFIS MSE berupa peningkatan pemodelan kekakuan pegas (spring stiffness) dan optimalisasi formula interaksi memberikan para engineer perangkat yang mendukung pengambilan keputusan desain yang transparan dan didasarkan pada landasan teknis yang kuat.

Penyempurnaan ini menawarkan:

• representasi perilaku konektor yang lebih representatif, • distribusi gaya dan kekakuan sistem yang lebih baik, • peluang untuk menghasilkan solusi yang lebih efisien dalam penggunaan material, • kesesuaian penuh dengan standar desain yang relevan, selama seluruh persyaratan yang berlaku terpenuhi.

Pembaruan ini merupakan pendukung strategis yang membantu meningkatkan kemampuan Anda dalam menghadirkan proyek yang tidak hanya menerapkan prinsip value engineering dan memiliki kinerja tinggi, tetapi juga memberikan ketenangan lebih dalam proses perancangan serta mendukung aspek keberlanjutan yang lebih baik.
