Ketahanan terhadap air pada sistem firestop - W Rating. Apa itu?

Peringkat W mengacu pada kemampuan sistem penghenti kebakaran untuk menahan aliran air melalui rakitan lantai. Pada bulan Agustus 2004, UL menetapkan prosedur untuk mengukur secara kuantitatif ketahanan air produk penghenti kebakaran di dalam gedung. Untuk memenuhi syarat sebagai sistem dengan rating W kelas 1, rakitan penghenti api harus tahan terhadap air setinggi 3 kaki selama 72 jam tanpa kebocoran. Tes ini mensimulasikan paparan air jangka pendek, seperti dari pipa yang pecah atau pelepasan alat penyiram yang tidak disengaja. Peringkat W tidak selalu menjamin ketahanan air dalam jangka panjang. Dalam jangka waktu yang lama, bahkan sistem dengan peringkat W mungkin tidak dapat mencegah penetrasi air, terutama jika terpapar pada kondisi air yang terus menerus atau parah. Peringkat W opsional baru untuk ketahanan air ini bergabung dengan ukuran opsional UL lainnya, peringkat L untuk kebocoran udara, dan dua ukuran yang diperlukan, peringkat F dan T. Peringkat-W UL ini terhubung langsung ke uji api. Mereka dapat ditemukan direktori UL.

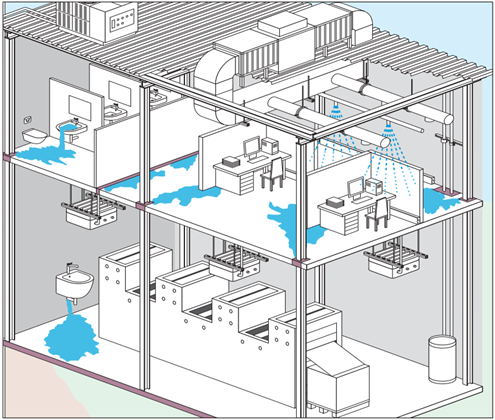

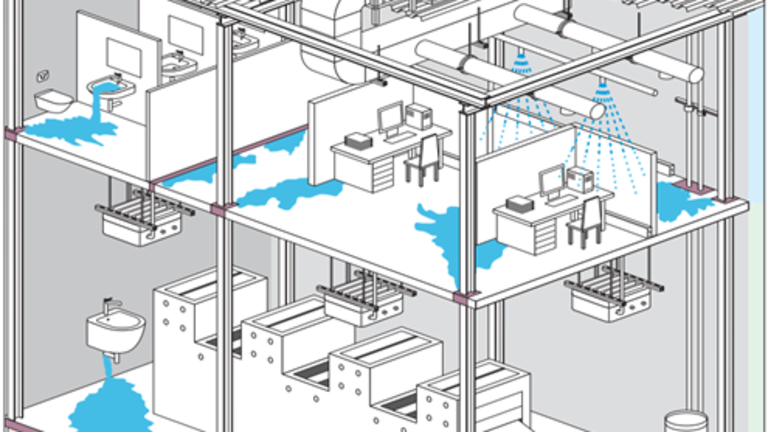

Sementara sistem firestop dipasang sebagai mekanisme penahanan api pasif, sistem sprinkler berfungsi sebagai penahanan api aktif. Setelah dipicu, sistem sprinkler mengurangi sumber panas dengan langsung mendinginkan api serta meredam sumber bahan bakar dengan membasahi bahan yang mudah terbakar yang menyulut api. Namun, dalam proses pemadaman, sumber air sering kali menyebabkan kerusakan besar pada struktur bangunan yang tersisa dengan mengalir melalui penetrasi ke lantai di bawahnya. Hilti telah mengatasi masalah ini dengan mengembangkan lini produk dan sistem serbaguna yang telah berhasil diuji dengan persyaratan rating W kelas 1.

Sistem firestop dengan rating W sangat penting di tempat-tempat yang membutuhkan ketahanan terhadap air seperti di pusat data, rumah sakit, bangunan komersial, dan fasilitas industri untuk melindungi data sensitif pada peralatan elektronik, peralatan medis yang sangat penting untuk perawatan pasien, kelangsungan operasi bisnis, dan jalur produksi dari paparan air.

Tidak semua sealant/produk anti air memiliki rating W. Jadi, produk-produk ini menjalani uji tekanan kolom air standar 3 kaki selama 72 jam yang diikuti dengan uji aliran api dan selang sesuai dengan UL 1479. Peringkat W kelas 1 tercantum pada berbagai sistem penghenti api Hilti yang mencakup jenis bahan tembus berikut ini:

• Pipa, saluran, atau tabung logam telanjang

• Bundel kabel

• Pipa atau tabung logam berinsulasi

• Penetrasi ganda atau campuran

• Pipa, saluran, atau tabung non-logam Saluran logam lembaran

Penyiapan pengujian untuk peringkat-W Sebuah balok beton dengan bukaan persegi di tengah. Dimensi balok tersebut adalah 40 cm × 40 cm × 10 cm. Dimensi bukaan adalah 18 cm × 18 cm. Bukaan ditutup dengan produk firestop, sesuai dengan peraturan persetujuan firestop.

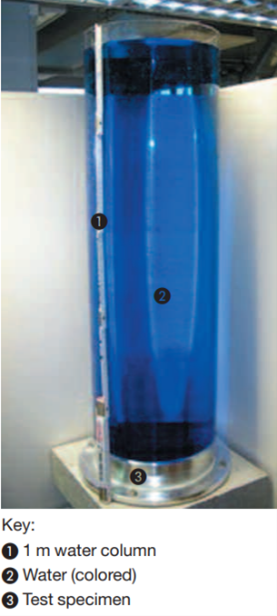

Tabung Plexiglas dengan diameter internal 29 cm kemudian diikat ke balok beton. Segel antara beton dan flensa aluminium yang menahan tabung Plexiglas disediakan oleh sealant tahan api. Tabung Plexiglas kemudian diisi dengan air berwarna dan diperiksa setiap hari untuk mengetahui adanya kebocoran.

Hasil dan Intrepertasi

Pengujian dianggap gagal jika air bocor melalui sistem penghenti kebakaran. Sedikit jejak kelembaban, terutama pada beton, tidak menunjukkan kegagalan. Pengujian ini tidak cocok untuk tujuan verifikasi ketahanan air secara umum dari sistem firestop Hilti, seperti yang diperlukan, misalnya, untuk entri servis di dinding eksterior. Interpolasi hasil ke tekanan yang lebih tinggi atau waktu pengujian yang lebih lama juga tidak diperbolehkan.
